| Tên thương hiệu: | Beishun |
| Số mẫu: | XY-3-1400 |
| MOQ: | 1 bộ |
| giá bán: | USD 5000-500000 Set |
| Điều khoản thanh toán: | TT，L/C |

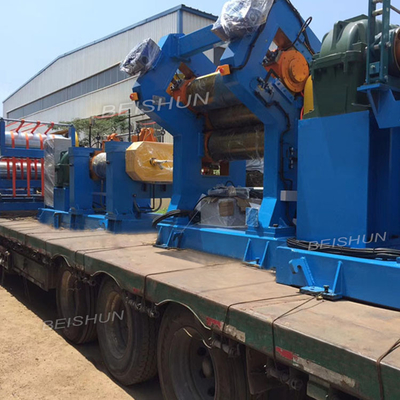

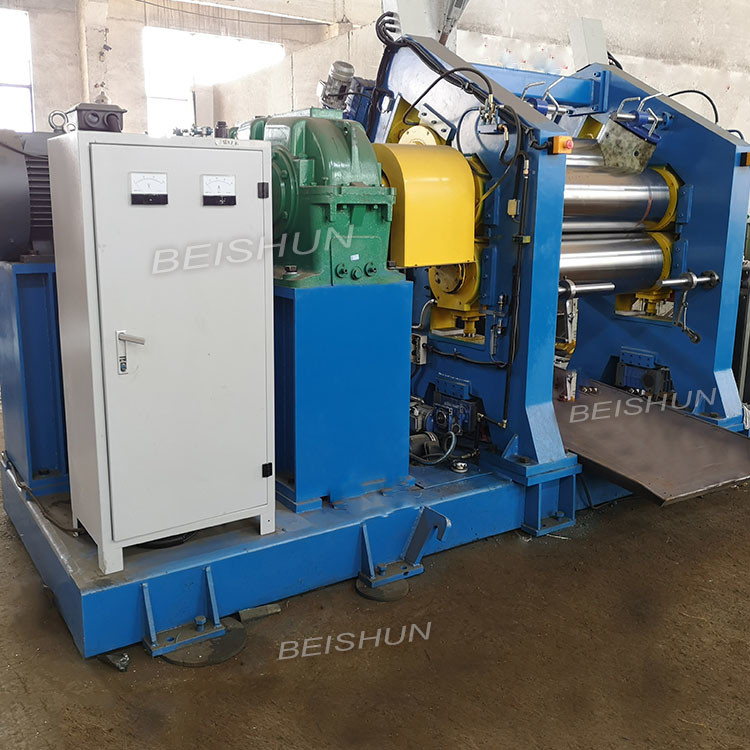

Chăn in vải cao su XY-3-1400 Ba bốn cuộn lịch
Đăng kí
Máy cán cao su hai, ba, bốn cuộn được sử dụng để cán cao su hoặc nhựa, phần vải và lớp phủ, tấm và hỗn hợp cao su hoặc nhựa.
Thông số kỹ thuật máy của lịch cao suMáy móc
| Kiểu mẫu | XY-3-630 | XY-3-900 | XY-3-1120 | XY-3-1400 | XY-3-1500 | XY-3-1730 | XY-3-2130 | XY-3-2430 |
| Đường kính con lăn x Chiều dài (mm) | 230x630 | 360x900 | 360x1120 | 400x1400 | 450x1500 | 610x1730 | 710x2130 | 810x2430 |
| Tỷ lệ ma sát |
1:1:1 1:1,42:1 |
1:1:1 0,733:1:1 0,733:1:0,733 |
1:1:1
|
1:1:1 1:1.383:1.383 1:1,383:1 |
1:1:1 1:1,5:1 |
1:1:1 1:1,4:1 |
1:1:1 |
1:1:1 1:1,5:1 |
| Tốc độ tuyến tính con lăn giữa (r / phút) | 0,8-8 | 3-21.06 | 1,5~15 | 3-26.39 | 2,62-26,2 | 5.4-54 | 8-50 | 2-20 |
| Phạm vi điều chỉnh Nip (mm) | 0-7 | 0-10 | 0-10 | 0-10 | 0-6 | 0-20 | 0-20 | 0,5-25 |
| tối thiểuĐộ dày của sản phẩm (mm) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,15 | 0,15 | 0,5 |
| Chiều rộng sản phẩm (mm) | 100-500 | 700 | 920 | 1200 | 1400 | 1530 | 1900 | 2150 |
| Công suất động cơ (KW) | 7,5 | 30 | 45 | 55 | 75 | 132 | 185 | 220 |
| Trọng lượng (tấn) | ～2,6 | ～11 | ～22 | ～26 | ～52 | ～67 | ～94 |
Đăng kí
1. Điều kiện làm việc
Điều kiện làm việc của thiết bị: Nhiệt độ 7~40℃, Max.độ ẩm tương đối: 95%.
2. Đặc điểm cấu trúc
Giá đỡ:
Chế tạo hàn và thông qua xử lý ủ, máy công cụ chính xác xử lý toàn diện, độ cứng cao, không biến dạng, bề mặt trượt nhẵn và chống mài mòn.
Tấm trải giường:
Tấm trải giường loại hàn và thông qua xử lý ủ và sau đó xử lý bằng máy, độ bền cao và không bị biến dạng.
con lăn:
Vật liệu con lăn: Gang hợp kim lạnh LTH-H
Độ cứng: 68-72HSD
Lớp làm lạnh: 10-25mm
Vòng bi chủ:
Máy cán cao su của chúng tôi sử dụng ổ bi SKF Thụy Điển được trang bị để đảm bảo độ chính xác khi cán.
Tấm lót ổ trục: Đúc được chế tạo bằng quá trình tôi luyện có lỗ dầu bôi trơn.Vỏ bịt kín của tấm đệm ổ trục được làm bằng nhôm với vòng đệm dầu mê cung để giữ cho rò rỉ bên trong và bên ngoài.
Thiết bị điều chỉnh Nip
Điều chỉnh Nip bằng Con lăn trên, Con lăn dưới.Nó có thể điều chỉnh ở cả hai đầu cùng một lúc và có thể điều chỉnh riêng biệt.
Loại truyền tải:
Nó đang sử dụng bộ giảm tốc ổ đĩa động cơ, thông qua khớp nối chốt thanh, tỷ lệ ma sát điều khiển vòng quay của con lăn.
Bộ giảm tốc:
Loại: Một đầu vào Động cơ và một đầu ra trục.
Bánh răng: Loại răng cứng, bộ giảm tốc ngâm dầu trong đèn khí.Độ ồn ≤78dB, Hệ số an toàn: SA≥2 lần｡
Động cơ chính:
Động cơ chính sử dụng động cơ tần số và thông qua bộ điều chỉnh tần số thay đổi để điều chỉnh tốc độ quay của động cơ.
Hệ thống bôi trơn:
Bôi trơn ổ trục: Các hệ thống này có một bộ thùng dầu, nó bao gồm đồng hồ đo nhiệt độ dầu có thể điều chỉnh lưu lượng, bình ngưng, bộ lọc, v.v. và kiểm soát lưu lượng, đồng thời giảm nhiệt độ dầu bôi trơn và đảm bảo độ sạch của dầu bôi trơn.
Với đường ống dẫn dầu bôi trơn.
Hướng dẫn chứng khoán:
Trục hướng tới loại di chuyển
Thân máy sử dụng chất liệu hàn SS41 chất lượng cao, dẫn hướng cổ phiếu sử dụng vật liệu MC Nylon.
Thiết bị phanh khẩn cấp:
Loại phanh khối thủy lực điện
Khả năng phanh: Sau khi phanh con lăn di chuyển ≤1/4 chu kỳ.
Vị trí nút: Xung quanh khung thân, Nút khẩn cấp kiểu nấm thân trước và sau.
Thiết bị điều khiển điện:
Hộp điều khiển: Kết thúc nướng bề mặt Loại trụ.
Operation Box: Vận hành Mạch hồi lưu điều khiển.
|
